الهيكل الأساسي ومبدأ العمل لقواطع الدائرة

دائرةالكسارةهو مفتاح أمان تلقائي. وظائفها الأساسية هي:
1. توصيل وفصل الدوائر العادية (مثل المفتاح العادي).
2. فصل الدوائر تلقائيا في الحالات غير الطبيعية (مثل الدوائر القصيرة والأحمال الزائدة) لحماية الأسلاك والمعدات، ومنع وقوع حوادث مثل الحرائق.

أكبر فرق بينها وبين الصمامات التقليدية هو أن الدائرةالكسارةيمكن إعادة ضبطه يدويًا والاستمرار في استخدامه بعد إزالة العطل، بينما يلزم استبدال المصهر.

一،الهيكل الأساسي للقاطع الدائرة

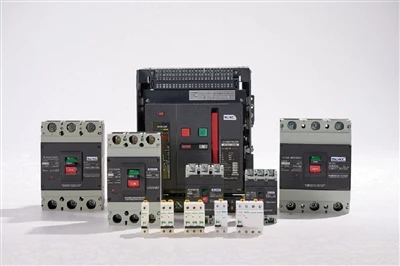

على الرغم من وجود أنواع عديدة من الدوائرقواطع(مثلقواطع دوائر مصغرة MCB, قواطع الدائرة المقولبة MCCB, قواطع الدائرة الإطارية ACB)، ويتكون هيكلها الأساسي من الأجزاء الخمسة الرئيسية التالية:

1. نظام الاتصال

عادةً ما تكون المكونات الأساسية لتوصيل الدوائر وفصلها، بما في ذلك نقاط الاتصال المتحركة والثابتة، مصنوعة من مواد مقاومة للقوس الكهربائي -وشديدة التوصيل (مثل سبائك الفضة).

2. نظام الإطفاء بالقوس الكهربائي

عندما تقطع نقاط الاتصال التيار، خاصة التيارات العالية أو تيارات الدائرة القصيرة-، يتم إنشاء قوس قوي. تعمل أنظمة إطفاء القوس على تبريد القوس وتقسيمه وإطفائه بسرعة لمنع احتراق المعدات. تتكون هذه الأنظمة عادةً من مجموعة -شبكات إطفاء قوسية (صفائح معدنية). يتم رسم القوس في الشبكات، وتقسيمه إلى عدة أقواس قصيرة يتم بعد ذلك تبريدها وإطفاؤها بسرعة.

3. آلية التشغيل

الجزء الميكانيكي الذي يقوم بإغلاق، فتح، وتعطيل الدائرةالكسارة. إنه يحدد أداء تشغيل قاطع الدائرة وسرعته. مع "الإغلاق السريع والفتح السريع"، يتم تحديد سرعة -إيقاف التشغيل من خلال آلية داخلية، مما يضمن قطع الاتصال بشكل موثوق.

4. جهاز الرحلة (نظام الحماية)

إنه "عقل" الدائرةالكسارة، المسؤول عن مراقبة الحالات الشاذة في الدائرة وتفعيل آلية التشغيل للتعثر عند حدوث خطأ. هناك بشكل رئيسي الأنواع التالية:

إطلاق حراري: مصنوع من شريط ثنائي المعدن، يستخدم للحماية من الحمل الزائد.
الإطلاق المغناطيسي: مصنوع من ملف كهرومغناطيسي وعضو محرك، يستخدم لحماية الدائرة القصيرة-.
الإصدار المشترك: يحتوي على كل من الإصدارات الحرارية والمغناطيسية، مما يوفر حماية من الحمل الزائد والدائرة القصيرة-.
الإصدار الإلكتروني (قاطع الدائرة-المتطور): يستخدم معالجًا دقيقًا، مما يوفر دقة حماية أعلى ووظائف قابلة للتعديل.

5. السكن

عادةً ما تكون مصنوعة من مواد بلاستيكية هندسية -عالية القوة-ومقاومة لدرجات الحرارة-عالية (مثل MCB) أو معادن (مثل MCCB وACB)، فهي توفر العزل والحماية والسلامة.

2، مبدأ العملقواطع دوائر

مبدأ عمل الدائرةالكسارةيعتمد على وظيفة الحماية الخاصة به، والتي تنعكس بشكل أساسي في الاستجابة لخطأين: الحمل الزائد والدائرة القصيرة.

1. أثناء التشغيل العادي

بعد الإغلاق اليدوي، تقوم آلية التشغيل بإغلاق جهات الاتصال المتحركة والثابتة، ويمر التيار بسلاسة من خلال جهات الاتصال ثم يتم تحريرها، ويتم تشغيل الدائرة بشكل طبيعي.

2. الحماية من الحمل الزائد (آلية ثنائية المعدن)

عندما يتدفق تيار الحمل الزائد عبر الشريط ثنائي المعدن للإطلاق الحراري، فإن الحرارة الناتجة عن التيار تتسبب في انحناء الشريط ثنائي المعدن. عندما ينحني إلى درجة معينة، فإنه يدفع آلية الرحلة للعمل، مما يؤدي في النهاية إلى فتح نقاط الاتصال وكسر الدائرة.

3. حماية ماس كهربائى (آلية التعثر الكهرومغناطيسي)

يتدفق تيار دائرة كهربائية قصيرة-ضخم عبر الملف الكهرومغناطيسي الخاص بالإصدار المغناطيسي، مما يؤدي على الفور إلى توليد مجال مغناطيسي قوي للغاية. يدفع هذا المجال عضو الإنتاج الداخلي (اللب الحديدي) إلى التحرك بسرعة، مما يؤدي إلى ضرب آلية الرحلة. تعمل هذه الآلية على فصل جهات الاتصال في وقت قصير جدًا (بالمللي ثانية)، مما يؤدي إلى كسر الدائرة تمامًا. يعمل هذا الإجراء الفوري والاستجابة السريعة للغاية على تقليل الضرر الناتج عن تيار الدائرة القصيرة-.

4. قطع الاتصال اليدوي

يمكن قطع الدائرة بشكل طبيعي عن طريق تشغيل زر أو مقبض قطع الاتصال يدويًا.
